BCT7925內置TVS的OVP過壓保護芯片
廣芯電子技術
2023.12.01
4399

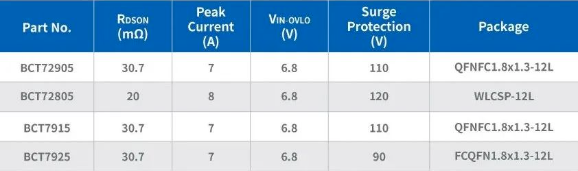

隨著科技發展，技術進步，便攜式可充電設備早已走進千家萬戶，基本每個人都有一個或者幾個類似的產品，比如手機、PAD、藍牙音箱等等，大家對產品的穩定可靠性也要求越來越高，所以輸入電源接口的OVP保護芯片也幾乎成了標配，服務于不同的客戶需求，廣芯電子的OVP保護芯片產品布局如下：
BCT7925具有跟BCT72905和BCT7915相同的30.7mΩ的低導通電阻和7A最大過電流能力，只是浪涌電壓保護能力降低到了90V，以滿足對成本要求苛刻的客戶使用。
BCT7925采用FCQFN1.8x1.3-12L封裝，輸入最高可以到29V，OVP動作電壓默認6.8V，通過OVLO管腳電阻分壓可以設置到4—20V，導通電阻30.7mΩ，可以通過4.5A的連續電流，同時該芯片具有過溫保護功能。

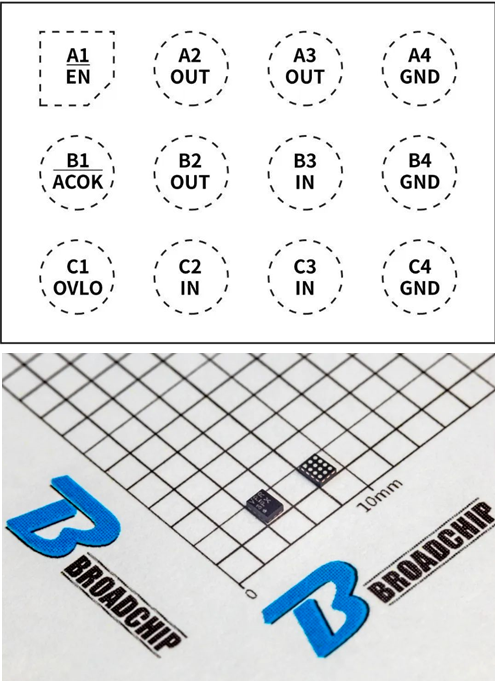

BCT7925的管腳分布如下。

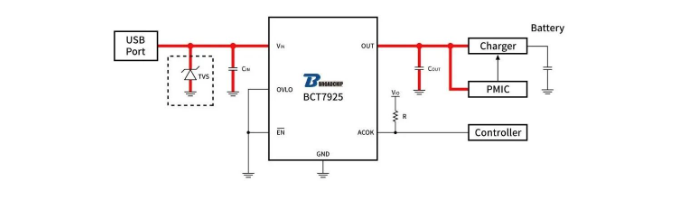

BCT7925的典型應用電路如下圖：
