【芯品推薦】1A AMOLED顯示屏電源芯片BCT1838
廣芯電子
2025.05.12
7353
前言 -AMOLED屏幕的崛起
眼睛讓我們領略世界的五彩斑斕，顯示屏為我們展現豐富多彩的數字世界。隨著顯示技術的進步，AMOLED（Active-Matrix Organic LED）顯示屏，即有源矩陣有機發光二極管顯示屏，因其具有輕薄、柔韌性高、響應快、主動發光（無需背光源）、對比度高、能耗低、抗震能力強等特點，正逐漸取代LCD屏幕，成為眾多廠商的首選。
近年來，隨著消費者對高質量顯示效果需求的增加，強光下屏幕亮度提升、大尺寸屏幕應用、屏下指紋識別和折疊屏幕應用等，這要求AMOLED電源芯片能夠提供更大電流。廣芯電子的BCT1838 AMOLED電源芯片輸出電流達到1A，正是為了解決這一需求而設計，為高端顯示技術的應用提供了強有力的支持。

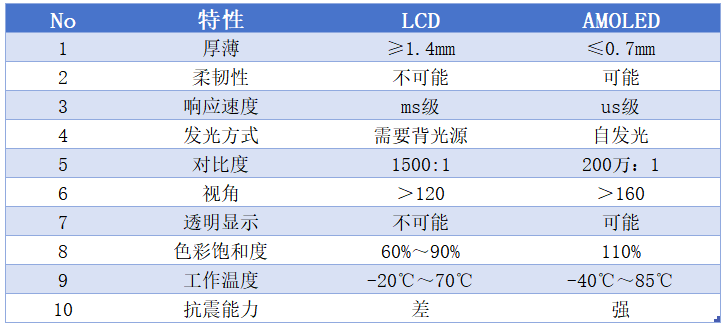

LCD屏和AMOLED屏特點對比

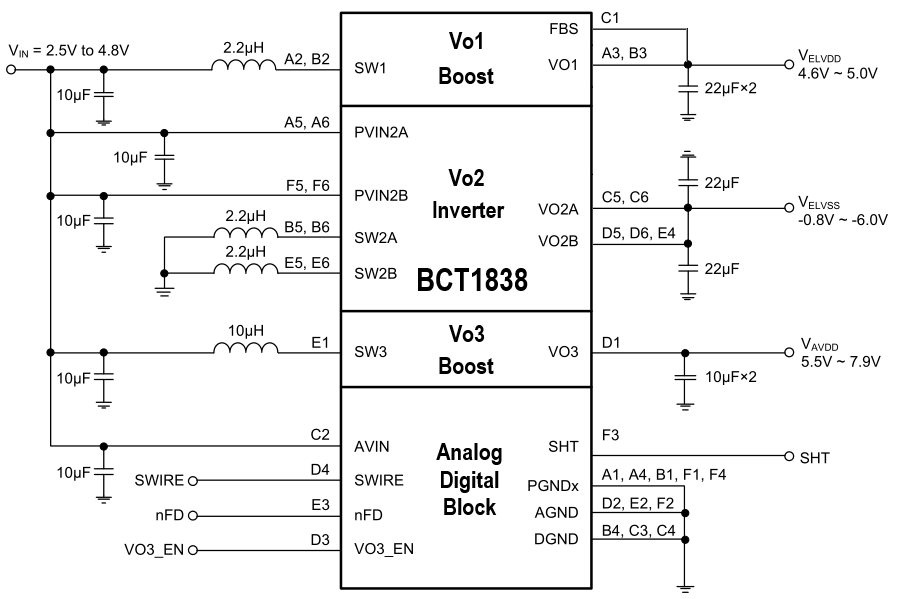

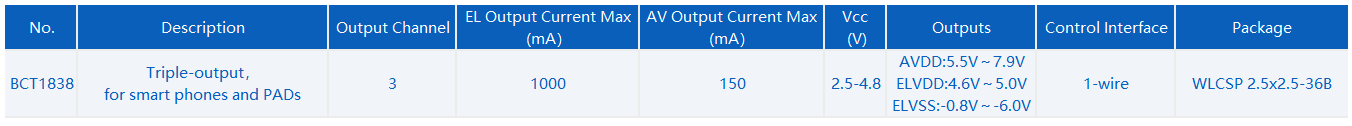

BCT1838是一款3路輸出AMOLED顯示屏電源管理芯片。ELVDD/VLVSS可為AMOLED模組提供1A工作電流，AVDD可為驅動模塊提供150mA工作電流。三路輸出均可通過數字接口（SWIRE）實現一線調節輸出電壓（Step 100mv）。
極低輸出紋波：為防止低亮度時出現水波紋，產品在輕載時具有極低的輸出紋波。ELVDD 約6mv，ELVSS 約8mv，AVDD 約4mv。
ELVSS負壓輸出為實現重載時極低紋波，采用雙電感工作架構。若對重載紋波無特殊要求也可采用單電感工作。
芯片擁有極好的輸入瞬態響應以及輸出線性調整率和負載調整率。
BCT1838 還集成了軟起動、欠壓保護、過流保護、短路保護、過溫保護、SHT端子故障狀態警示、nfd端子是否使能快放電等功能，確保產品工作可靠。

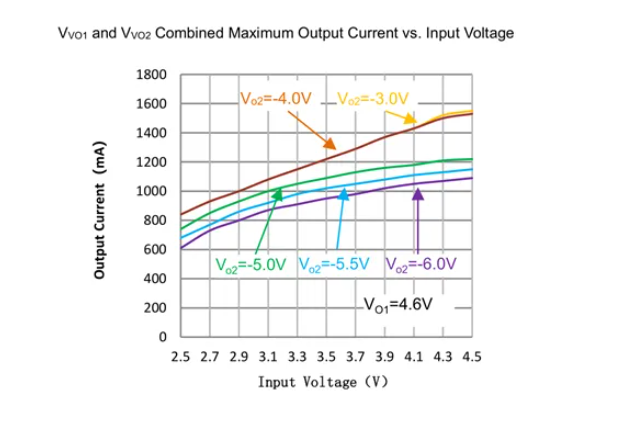

1.帶載能力

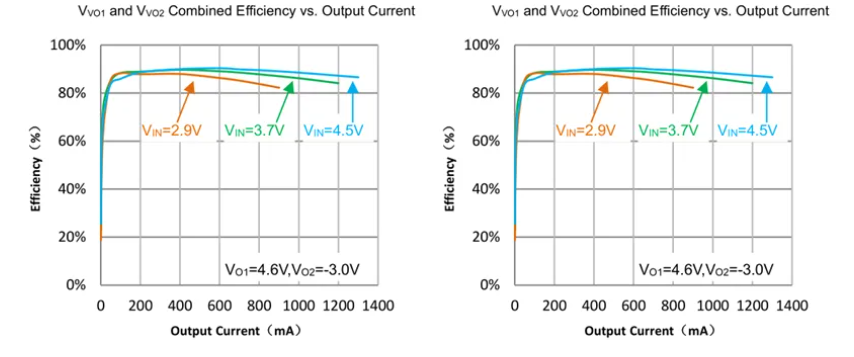

2.效率曲線
3.輸出紋波

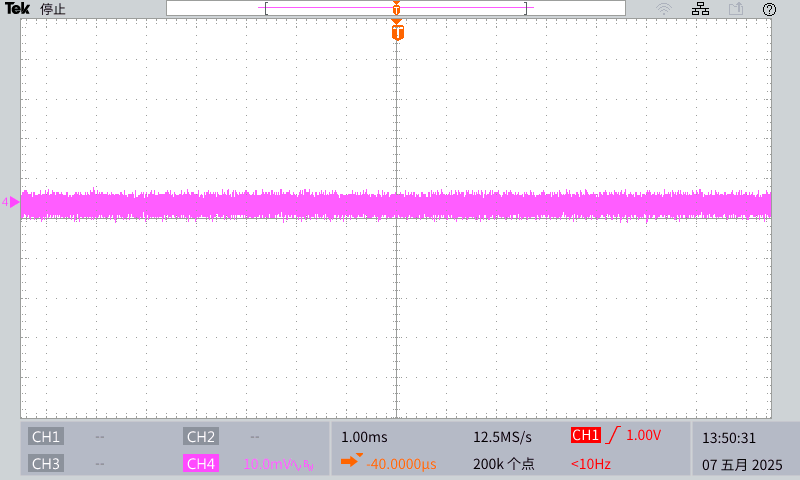

ELVDD紋波

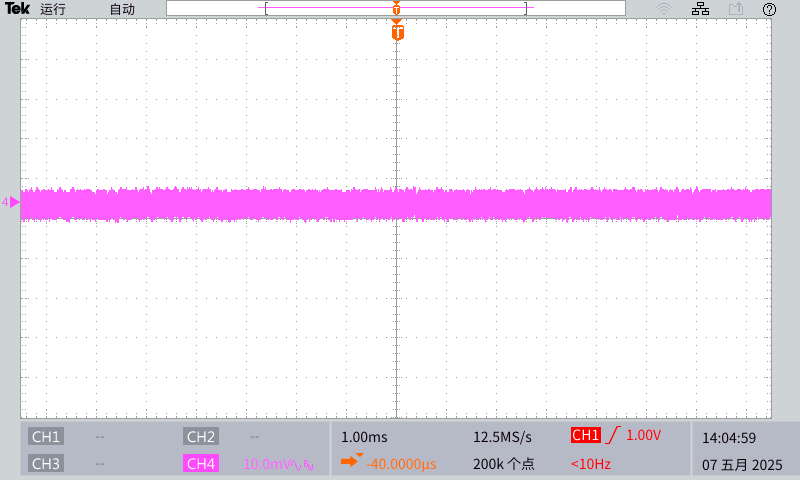

ELVSS紋波
